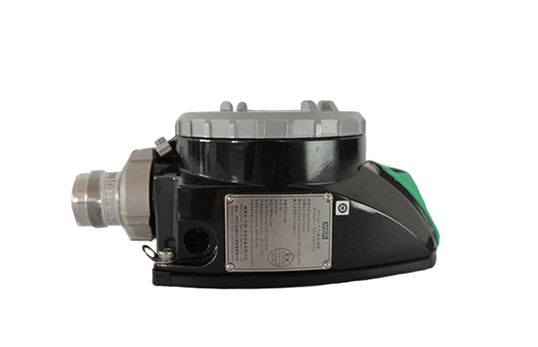

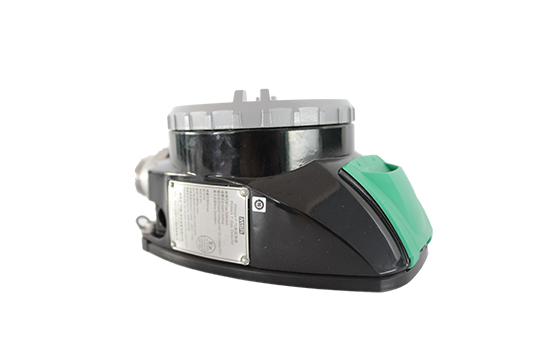

一、產品介紹

1、檢測氧氣、可燃?xì)饧坝卸練怏w；

2、多功能液晶屏，內置操作鍵盤；

3、拔插式傳感器便于維護，提供傳感器更換提醒功能；

4、模塊化設計，4-20mA輸出，HART和繼電器可選；

5、整合快速安裝背板；

6、完備的產品認證，SIL2、CCCF、ATEX、IECEx、UL、CSA

二、產品參數

物理特性

1、外殼材質：帶涂層鋁合金外殼

2、尺 寸：(220 x 162 x 100) mm

3、重 量：1.6 kg

4、外殼進線：2 x M25 或 2 x 3/4“NPT進線

環境特性

1、溫 度：-40°C 到 +70°C

2、濕 度：15% to 90% RH 非凝露

3、防護：IP66

檢測性能

1、氣體類別：可燃?xì)狻⒀鯕饧坝卸練怏w

2、傳 感 器：

變送器工作要求

1、催然燃燒式可燃?xì)鈧鞲衅?抗中毒催化燃燒傳感器。

2、可承受量程可燃?xì)鈿怏w（0-100%LEL）

3、工作電壓： 19.2 到 28.0 VDC, 通常24 VDC

4、輸出信號： 輸出4-20mA并可選HART，可負載 300 歐姆

5、接線方式： 標準3線制輸出或4線制隔離電流型

6、傳 感 器： 傳感器無需定期添加反應介質

7、繼 電 器： 可選兩組繼電器 – 報警和故障 (1A/30VDC SPST)

安裝及附件

1、背板：外殼附帶背板可簡易安裝至墻面或類似物體

2、管 道 式 安 裝：提供可選的管道式安裝附件

3、傳感器防護罩：傳感器標配防護罩用于防止外界環境干擾

4、導管安裝法蘭：可提供導管安裝法蘭用于檢測導管氣體

5、遮陽罩：提供遮陽罩用于防護陽光直射高溫

6、設置/標 定：儀表設置及標定操作都可以通過內置4鍵鍵盤或可選HART控制器實現。

7、L E D 指示燈：內置3個狀態LED指示燈

8、紅 色 LED：報警狀態

9、黃 色 LED：故障狀態

10、綠 色 LED：正常工作狀態

11、顯示：4.5英寸高亮液晶顯示屏，現場顯示被監測氣體種類和當前檢測讀數

產品認證

1、危險區域認證 CE ATEX

2、Gas – II 2G Ex d ia (ia) IIC T4 Ga

3、Dust – II 2D Ex tb ia (ia) IIIC T130°C Db

4、-40°C ≤ Ta ≤ +70°C

5、UL Class I, Div 1, Group A, B, C, D

6、CMC, EX, CCCF

7、安全完整性等*SIL 2

聚創環保為您提供全面的技術支持和完善的售后服務！詳情咨詢：0532-8888 8658

關注微信公眾號，產品動態早知道。

物理特性
1、外殼材質：帶涂層鋁合金外殼
2、尺寸：(220 x 162 x 100) mm
3、重量：1.6 kg
4、外殼進線：2 x M25 或 2 x 3/4“NPT進線
環境特性
1、溫度：-40°C 到 +70°C
2、濕度：15% to 90% RH 非凝露
3、防護等*：IP66
檢測性能
1、氣體類別：可燃?xì)狻⒀鯕饧坝卸練怏w
2、傳 感 器： 氣體種類 量程
可燃?xì)? 0-100%LEL
氧氣 0-25% Vol.
一氧化碳(CO) 100, 200, 500, 1000 ppm
硫化氫(H2S)                            10, 20, 50, 100 ppm
二氧化硫(SO2) 10, 20, 50, 100 ppm
氯氣 (Cl2)                                5, 10 ppm
氨氣 (NH3)                              50, 100, 500, 1000 ppm
二氧化氮 (NO2) 10, 20, 100 ppm
氰化氫 (HCN) 10, 20, 30, 50 ppm
氯化氫 (HCl)                            10, 20, 30 ppm
氟化氫 (HF)                             5, 10 ppm
一氧化氮 (NO) 100 ppm
氫氣 (H2)                                1000 ppm
磷烷 (PH3)                              1 ppm
硅烷 (SiH4)                              20, 50 ppm
溴化氫 (HBr)                            30 ppm
鍺烷 (GeH4) 2 ppm

氟氣 (F2)                                 1 ppm
乙硼烷 (B2H6)                          1 ppm
溴氣 (Br2)                               10 ppm
砷烷 (AsH4)                             1 ppm
變送器工作要求
1、催然燃燒式可燃?xì)鈧鞲衅?抗中毒催化燃燒傳感器。
2、可承受超量程可燃?xì)鈿怏w（0-100%LEL）
3、工作電壓： 19.2 到 28.0 VDC, 通常24 VDC
4、輸出信號： 輸出4-20mA并可選HART，可負載 300 歐姆
5、接線方式： 標準3線制輸出或4線制隔離電流型
6、傳 感 器： 傳感器無需定期添加反應介質
7、繼 電 器： 可選兩組繼電器 – 報警和故障 (1A/30VDC SPST)
安裝及附件
1、背板：外殼附帶背板可簡易安裝至墻面或類似物體
2、管 道 式 安 裝：提供可選的管道式安裝附件
3、傳感器防護罩：傳感器標配防護罩用于防止外界環境干擾
4、導管安裝法蘭：可提供導管安裝法蘭用于檢測導管氣體
5、遮 陽罩：提供遮陽罩用于防護陽光直射高溫
6、設置/標 定：儀表設置及標定操作都可以通過內置4鍵鍵盤或可選HART控制器實現。
7、L E D 指示燈：內置3個狀態LED指示燈
8、紅 色 L E D：報警狀態
9、黃 色 L E D：故障狀態
10、綠 色 L E D：正常工作狀態
11、顯示：4.5英寸高亮液晶顯示屏，現場顯示被監測氣體種類和當前檢測讀數
產品認證
1、危險區域認證 CE ATEX
2、Gas – II 2G Ex d ia (ia) IIC T4 Ga
3、Dust – II 2D Ex tb ia (ia) IIIC T130°C Db
4、-40°C ≤ Ta ≤ +70°C
5、UL Class I, Div 1, Group A, B, C, D
6、CMC, EX, CCCF
7、安全完整性等* SIL 2
